ООО «Петербургские Информационные Системы» разработало новое изделие «Радиоуправляемый автомат-имитатор» (АИ-Р)

Данное изделие лишено недостатков, присущих предшествующему имитационному оборудованию.

АИ-Р предназначен для имитации стрельбы артиллерийских и минометных батарей в составе оборудования тактического поля. В качестве пиротехнических средств могут применяться шашки «ШИРАС», имитационные патроны «ИМ» или другие средства имитации с электродетонаторами.

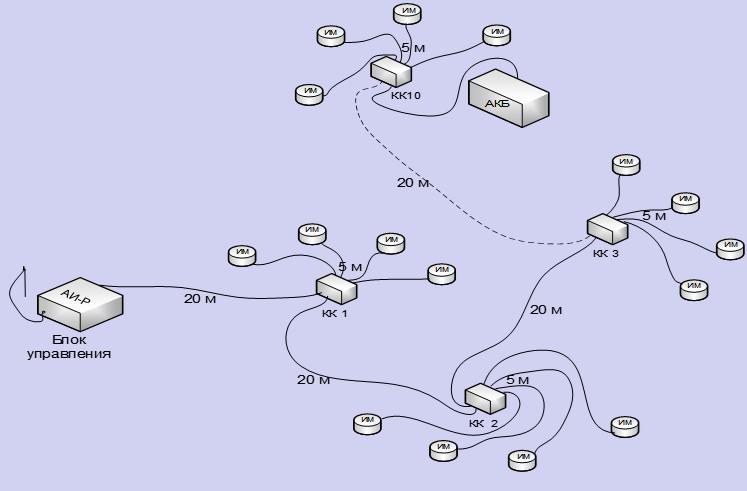

 АИ-Р может применяться на переносных и стационарных войсковых стрельбищах, полигонах, а также полигонах и учебных объектах специальных войск как индивидуально, так и в составе изделий РПСО и РКПО. Схема расположения АИ-Р приведена на рисунке.





Состав изделия АИ-Р:



  • Блок управления: 1 шт
  • Блок АКБ: 1 шт
  • Зарядное устройство: 1 шт
  • Коммутационная коробка: 10 шт
  • Кабель 20 м: 10 шт
  • Кабель 5 м: 40 шт
  • ЗИП и принадлежность: 1 к-т
  • Эксплуатационная документация: 1 к-т





Краткие ТТХ приведены в таблице:

Дальность управления по проводной радиосвяз до 3,5 км
Питание 12 .....48 В
Число подключаемых имитационных средств до 40 шт
Накрываемый район

по фронту до 200 м

в глубину до 10 м
Управление подрывами ИМ
  • ручное (единичный подрыв по нажатию кнопки "Пуск")
  • полуавтоматическое (единичные подрывы согласно выбранному режиму алгоритма, встроенного в пульт)
  • программное (одновременно от 1 до 40 подрывами, согласно программы введенной в пульт РКПО или РПСО)
Количество одновременно подрываемых ИМ согласно выбранному алгоритму от 1 до 40

Мин/Мах длительность программы для 40 подрывов:

от встроенного в пульт управления АИ-Р алгоритма

от введенной программы в пульт управления РКПО



от 40 до 800 секунд

от 1 секунды до 999 минут

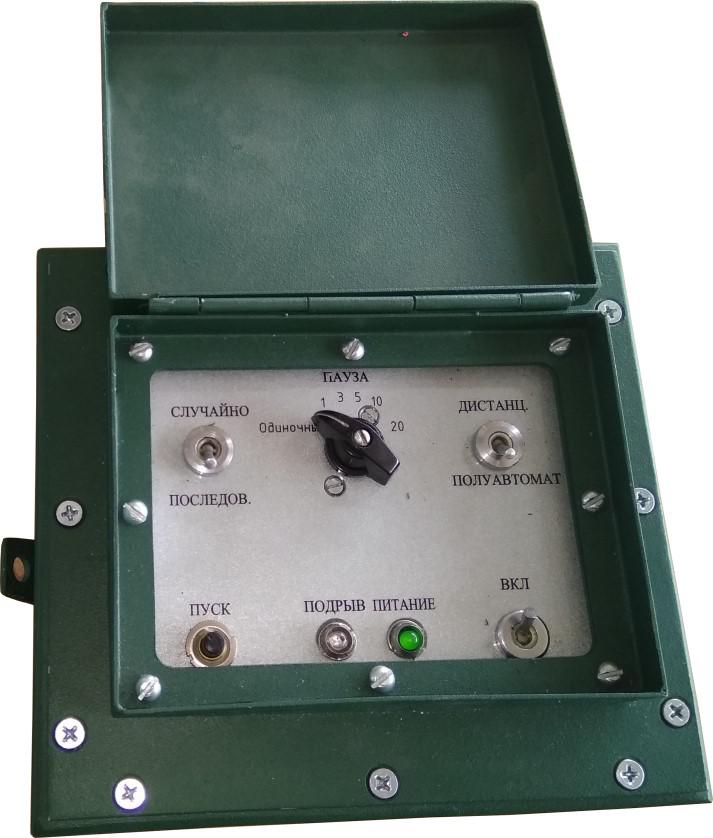

На рисунке приведена передняя панель пульта управления.



На передней панели расположены органы управления:



  • тумблер ВКЛ  (для подачи питания на пульт управления и коммутационные коробки);
  • кнопка ПУСК (для запуска подрывов в полуавтоматическом режиме);
  • тумблер ПОЛУАВТОМАТ/ДИСТАНЦ. (для выбора управления режимами  подрыва от пульта управления АИ-Р  или  пульта управления РКПО);
  • тумблер ПОСЛЕДОВ./СЛУЧАЙНО (для управления последовательными или случайными  подрывами в  полуавтоматическом режиме);
  • переключатель ПАУЗА (для выбора паузы между подрывами в  полуавтоматическом режиме);
  • светодиод  ПИТАНИЕ  (для сигнализации о поданном питании на пульт  и коммутационные коробки);
  • светодиод  ПОДРЫВ  (для сигнализации о том, что будет подана команда на подрыв ИМ).

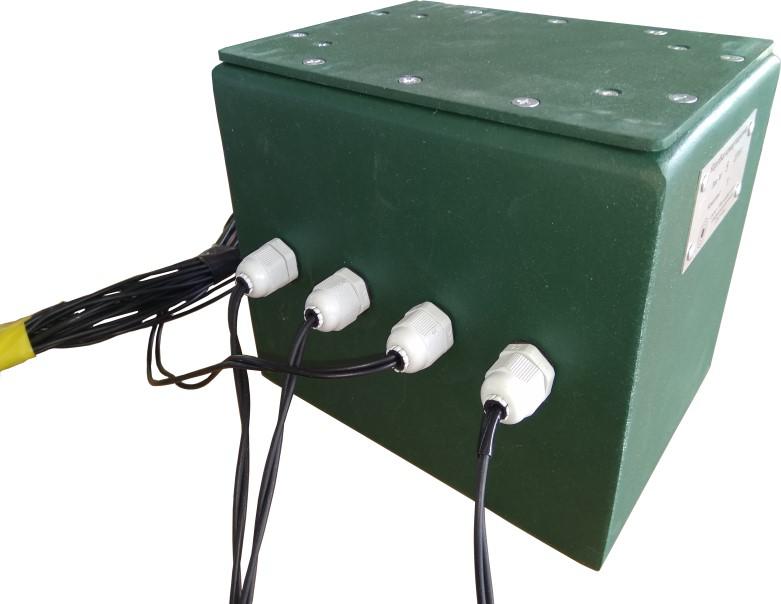

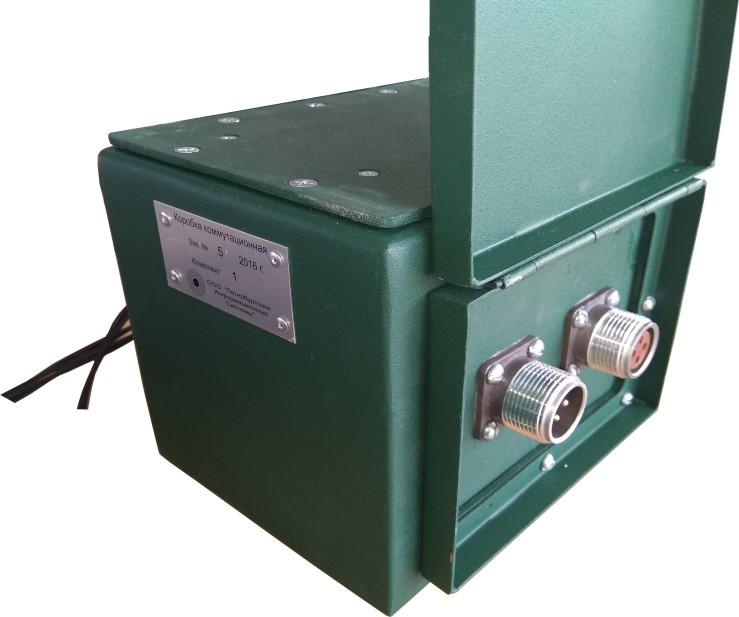

Коммутационная коробка - вид сбоку Коммутационная коробка - вид сзади



АИ-Р позволяет управлять подрывами ИМ в режимах:

  • «полуавтомат», от собственного блока управления с вариантами подрыва ИМ в ручном или полуавтоматическом режимах и установкой паузы между подрывами.
  • «дистанционный», от пульта управления РКПО с вариантами подрыва ИМ в ручном или автоматическом режимах (с выбором вариантов подрыва последовательным или случайным и установкой паузы между подрывами).

В дистанционном режиме управление подрывами ИМ предусмотрено или по радиоканалу (ZigBee) или по проводам по интерфейсу RS-485.

В режиме «полуавтомат» предусмотрен подрыв ИМ в последовательном или случайном режимах. Подрыв может быть ручным, в положении «Одиночный» переключателя «ПАУЗА», после каждого нажатия кнопки «Пуск» или в полуавтоматическом, при установке времени между подрывами переключателем «ПАУЗА». В этом случае при первом нажатии на кнопку «Пуск» запускается автоматический подрыв ИМ с выбранной паузой между подрывами. При повторном нажатии на кнопку «Пуск», подрыв останавливается. Для продолжения подрывов необходимо повторно нажать на кнопку «Пуск».

Связь между блоком управления автомата-имитатора и коммутационными коробками осуществляется по двухпроводной линии «витая пара» (по протоколу RS-485).

С целью обеспечения безопасности работ с ИМ, перед подрывом выдается звуковой сигнал и 3 световых импульса.
