Комплект аппаратуры связи, сигнализации и коммутации цепей освещения с контролем и управлением по радиоканалу  предназначен для обеспечения:

  •
  • громкоговорящей селекторной связи  пункта управления с 8  абонентами объектов огневой подготовки по радиосвязи,
  • громкоговорящей радиосвязи с боевыми машинами, выполняющими упражнения,
  • трансляции сигналов электронного сигналиста и команд руководителя стрельбы через выносные громкоговорители,
  • включения/выключения: ВСУ, фонарей на рубежах и знаках габаритов полигона, пульта ПРС.

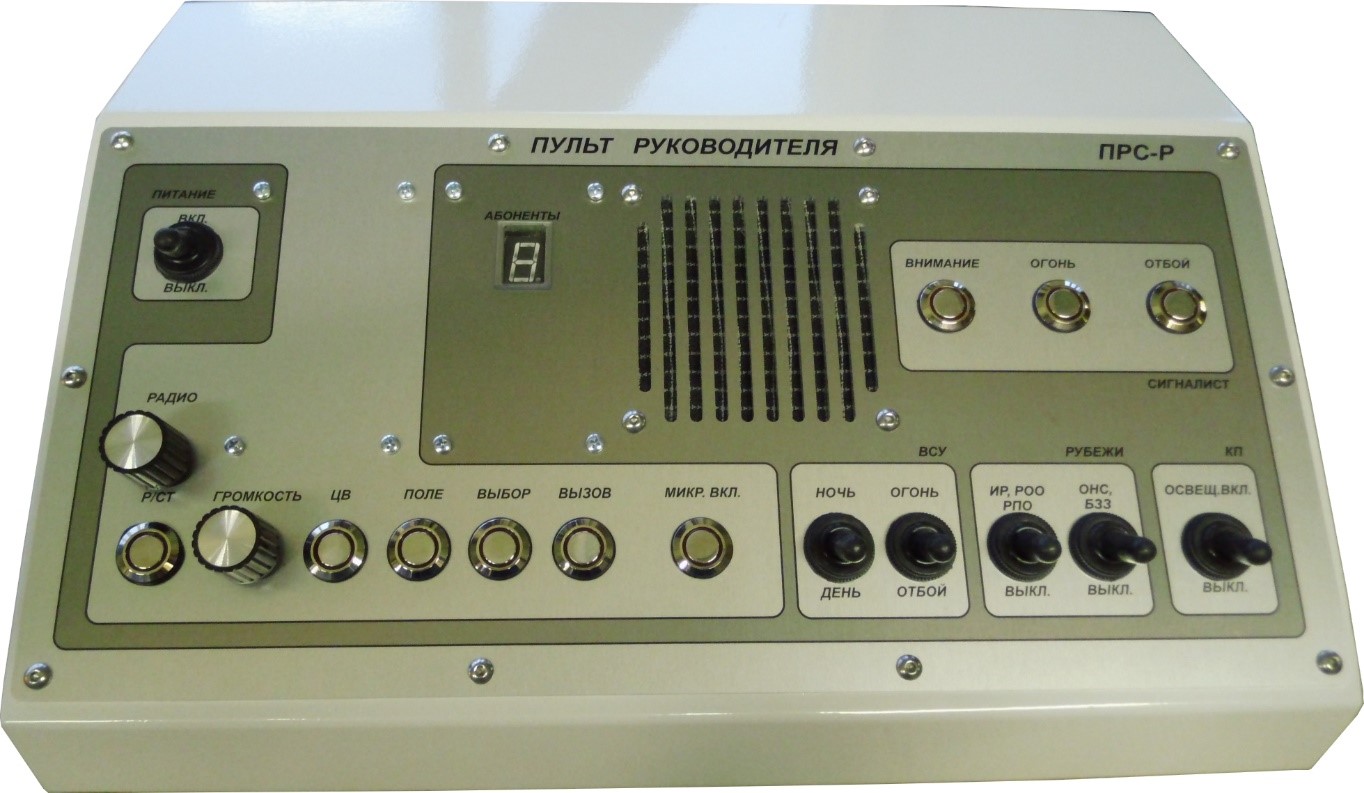

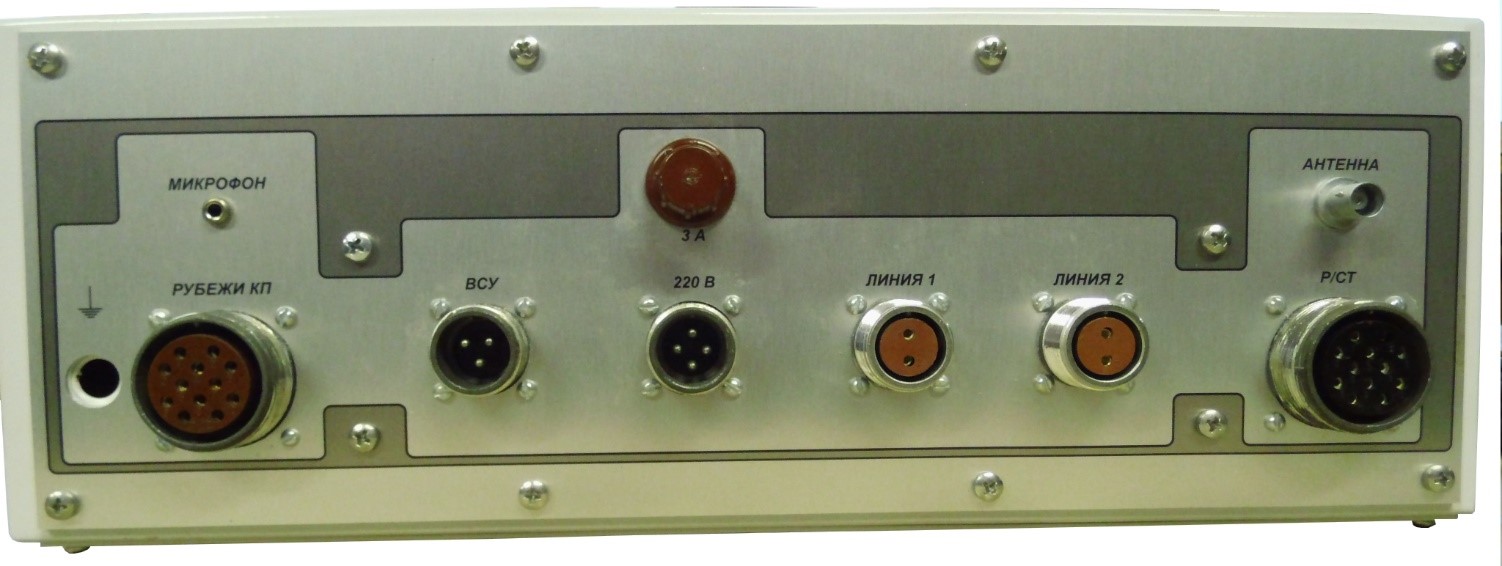

Пульт  руководителя  стрельбы  (ПРС)





- селекторную или  циркулярную радиосвязь  с  8  пультами абонента,

- громкоговорящую радиосвязь в диапазоне частот  приданной  радиостанции,

- выдачу  в  поле через громкоговорители   сигналов  электронного  сигналиста:  ВНИМАНИЕ,  ОГОНЬ, ОТБОЙ,

- громкоговорящую одностороннюю связь  в  поле  от  ПРС через громкоговорители,

- включение подсветки знаков габариты полигона:

  •        основное направление стрельбы (ОНС),
  •        боковая зона защиты (БЗЗ).

- включение подсветки рубежных столбов:

  •        исходный рубеж (ИР),
  •        рубеж открытия огня (РОО),
  •        рубеж прекращения огня (РПО).

- управление визуальным сигнальным устройством (ВСУ):

  •        поворот визуальных сигнальных поверхностей,
  •        включение фонарей (белый/красный).
  •

Дальность устойчивой радиосвязи между ПРС и  пультами абонента:

- при прямой видимости, м, не менее -   500
- при наличии препятствии, м не менее -   100



Выходная мощность усилителей:

пульт руководителя  стрельбы, Вт, не менее -   0,5
пульт абонента, Вт, не менее -   0,5
усилителя мощности (для каждого из двух  каналов), Вт, не менее -   20

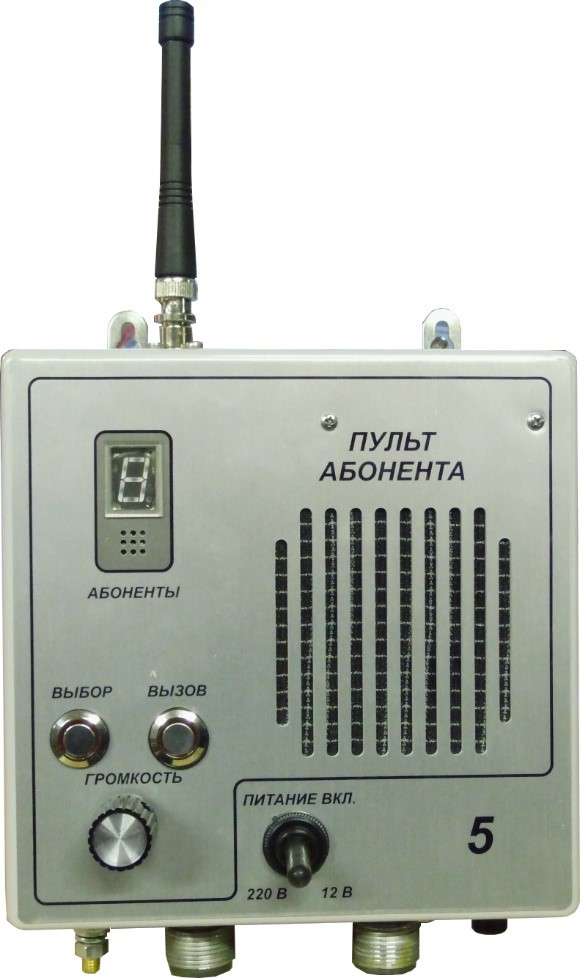

Абонентский пульт

Абонентский пульт  предназначен для обеспечения  радиосвязи  с ПРС  или любым абонентским  пультом  при  свободном канале  связи.



Электропитание:

  •           пульта руководителя стрельбы  - от промышленной сети 220 В,
  •           абонентского пульта  -  от промышленной сети 220 В или аккумуляторного блока 12 В.



Конструкция составных частей комплекта   обеспечивает его работоспособность в дневное и ночное время суток в различных климатических условиях.

  •           при максимальной рабочей температуре  + 35 °С,
  •           при минимальной рабочей температуре  минус 20 °С,
  •           влажность от 30 до 80 % (без конденсации).
