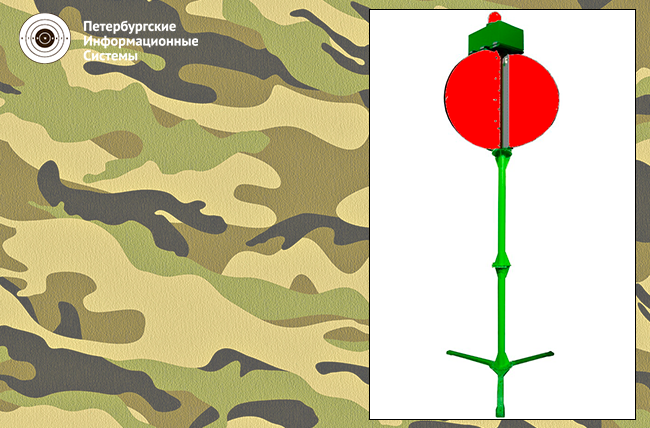

Устройство сигнальное визуальное модернизированное ВСУ-М предна-значено для визуального обозначения ведения учебно-боевых стрельб на объектах огневой подготовки в дневных и ночных условиях в соответствии с требованиями руководящих документов по полигонной службе, регла-ментирующих обеспечение безопасности стрельб.

Данное изделие было разработано и поставлено на производство нашим предприятием для замены морально устаревшего изделия   ВСУ-96.  Приме-нение ряда технических решений в конструкции изделия ВСУ-М позволило:

  • уменьшить  массу изделия при обеспечении заданных  прочностных и надежностных характеристик;
  • использовать  3-х лопастной  визуальный указатель (вместо   4-х ло-пастного у ВСУ-96), что упростило конструкцию и улучшило устойчивость изделия к ветровым нагрузкам ;
  • применение модульных конструктивных элементов обеспечило возможность использования унифицированной конструкции изделия для комплектования   как участковых пунктов управления (с диаметром сигнальных лепестков 1 м), так и центральных командных пунктов управления полигона (с диамет-ром сигнальных лепестков 1,5 м) в соответствии с требованиями руководя-щих документов по организации полигонной службы для обеспечения без-опасности стрельб.





Основные параметры и  характеристики



Цвет визуально-сигнальной поверхности изделия:

  • по команде «ОТБОЙ» – белый;
  • по команде «ОГОНЬ» – красный.

Время отработки команд «ОГОНЬ» или «ОТБОЙ» – не более 4,5 с.

В ночных условиях работа устройства сигнального визуального со-провождается  включением сигнальных  светодиодных фонарей, вхо-дящих  в его состав:

  • по команде «ОТБОЙ» – свет белый;
  • по команде «ОГОНЬ» – свет красный.



Электропитание:

промышленная сеть переменного тока напряже-нием 220 В.



Потребляемая мощность:



в дневных условиях: в ночных условиях:
  • в режиме покоя – не более 100 Вт;
  • в режиме отработки команды – не более 150 Вт;
  • в режиме покоя – не более 140 Вт;
  • в режиме отработки команды – не более 190 Вт



Управление работой ВСУ-М от Пульта руководителя стрельбы ПРС из со-става изделия Аппаратуры селекторной связи и коммутации АССК, либо (по отдельному заказу) от автономного щита управления и электропита-ния.



Габаритные размеры ВСУ-М, не более:



  • длина    – 1790 мм;
  • ширина – 1550 мм;
  • высота   – 3800 мм.



Масса ВСУ-М – не более 90 кг.

Время непрерывной работы устройства сигнального визуального – не менее 16 часов.



Изделие ВСУ-М сохраняет работоспособность при воздействии следующих факторов:



Повышенная температура окружающей среды:  Пониженная температура окружающей среды:
  • рабочая – плюс 50 ˚С;
  • предельная – плюс 60 ˚С;
  • рабочая – минус 30 ˚С;
  • предельная – минус 40 ˚С;



Относительная влажность окружающего воздуха при температуре плюс 25 ˚С –  98 %;
