Назначение

Модуль «Перевозимое радиоуправляемое войсковое стрельбище (ПРВС)» предназначен  для  оперативного  создания   на  местности   основных    элементов     инфраструктуры   стрельбища (тира, мишенного тактического поля).



Обеспечивает

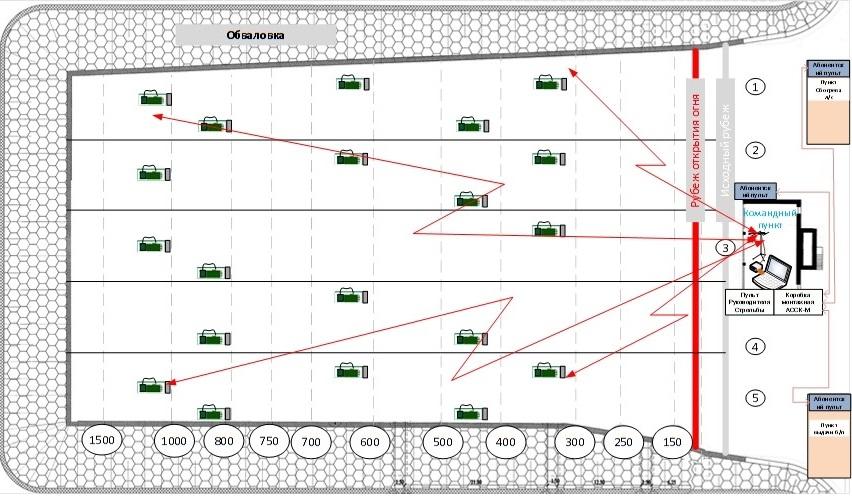

- контроль и управление мишенной обстановкой до 40 мишеней на участке в глубину до 1500 метров и по фронту до 500 метров по замыслу руководителя занятий;

- сбор информации о состоянии мишенного оборудования;

- визуальное обозначение  ведения  учебно-боевых стрельб в дневных и ночных условиях работы;

- подачу звуковых сигналов и голосовых команд по громкоговорящей связи;

- документирование результатов стрельб.



Состав комплекта



Модуль «Перевозимого радиоуправляемого войскового стрельбища (ПРВС)» состоит из командного отсека (пункта управления) и   технического отсека.

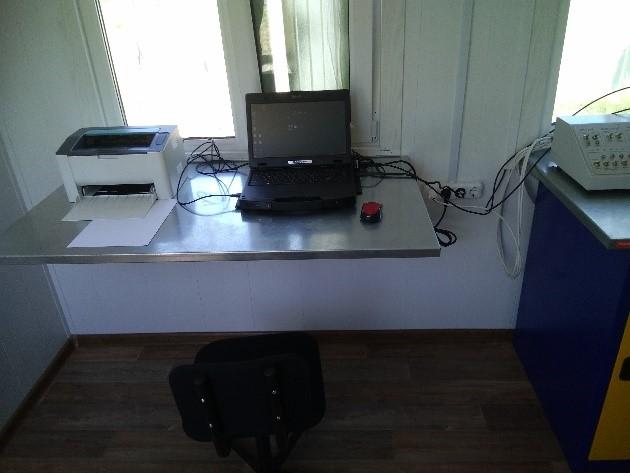

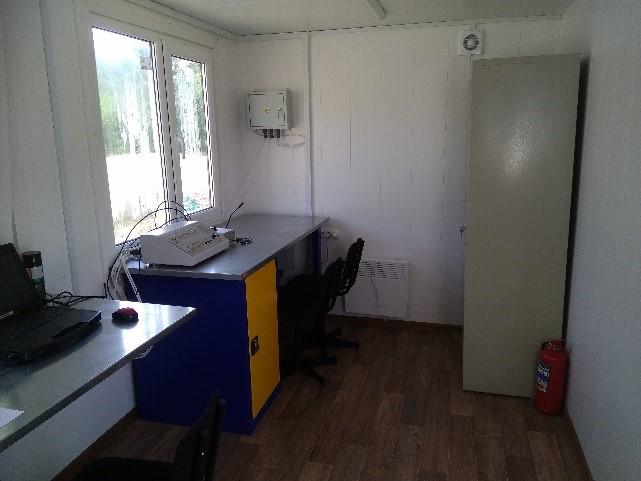

Командный отсек при боевой работе предназначен для организации и управления стрельбой.

Командный отсек оснащен:

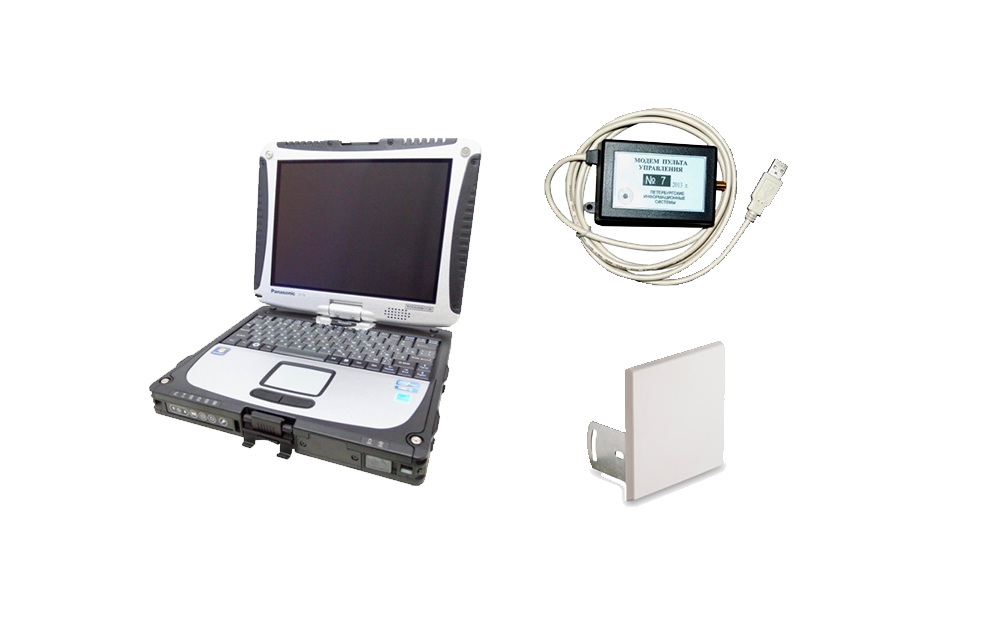

- Пультом управления комплекта РПСО (управляющий компьютер типа ноутбук с модемным блоком и антенно-фидерной системой).

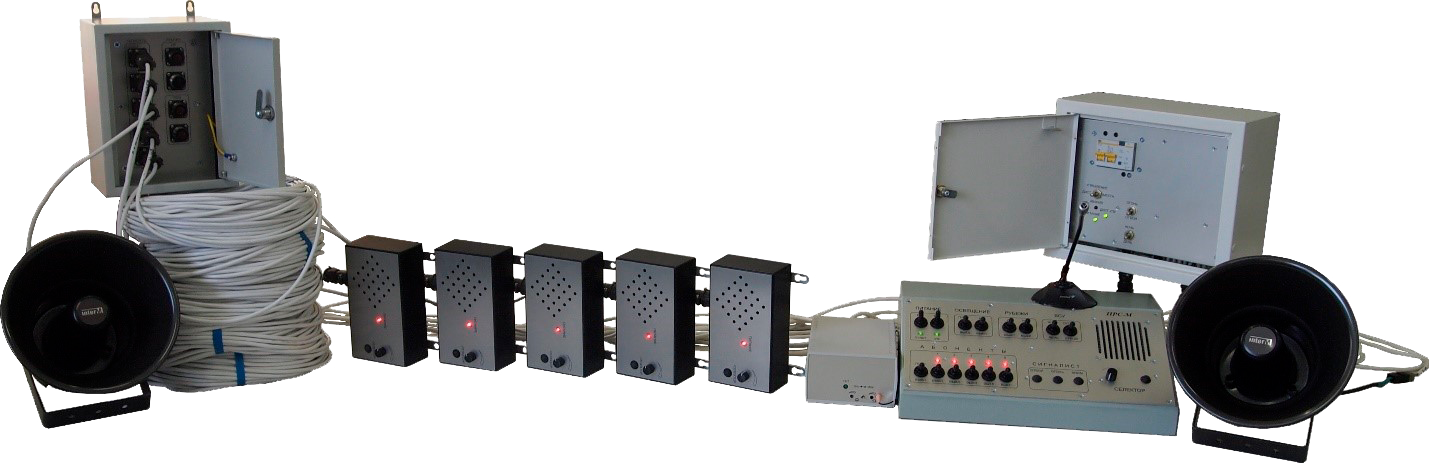

- аппаратурой связи, сигнализации и коммутации цепей освещения –АССК-М в комплекте с усилителем мощности и двумя выносными громкоговорителями.

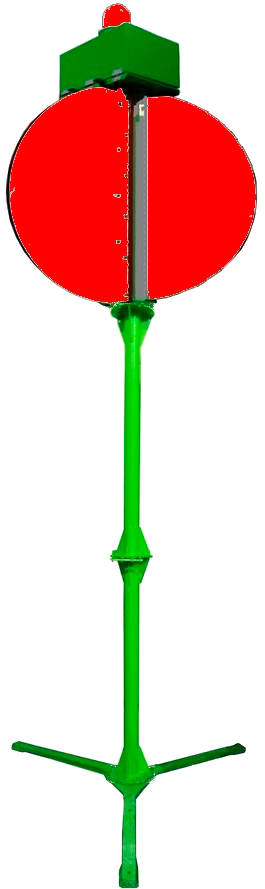

- визуально-сигнальным устройством ВСУ-ПС с пультом управления:

В походном положении и при длительном перерыве в работе используется для хранения и перевозки Визуально-сигнального устройства ВСУ-ПС и аппаратуры селекторной связи и сигнализации АССК-М.

Для обеспечения необходимых условий работы личного состава предусмотрены система отопления (электроконвекторы) и вентиляции, шкафы для хранения документации и обмундирования, стеллажи и верстак.

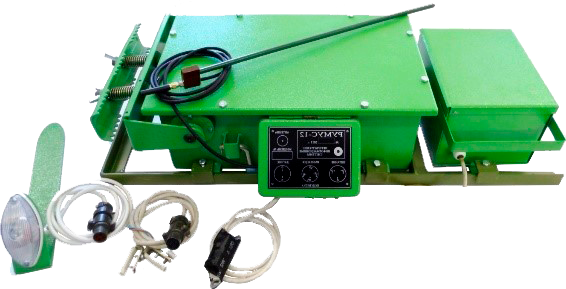

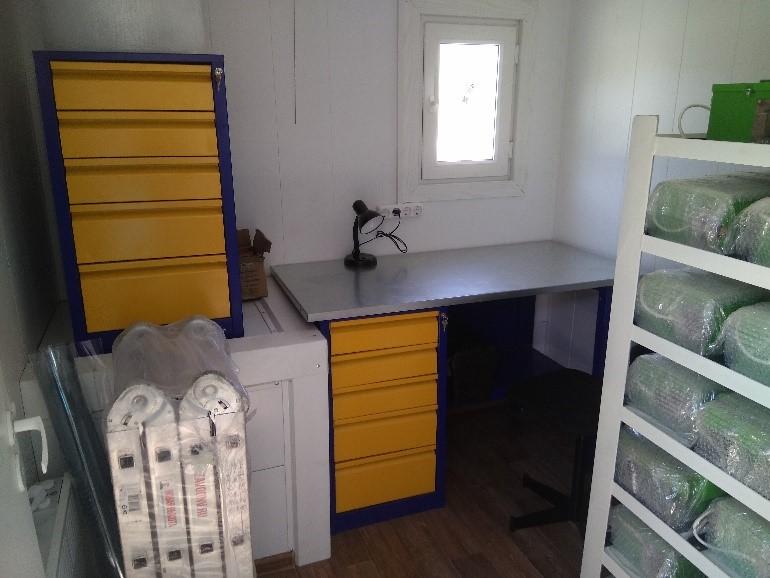

Технический отсек   предназначен для   хранения и перевозки мишенного оборудования РПСО, а также выполнения зарядки аккумуляторных батарей, технического обслуживания и текущего ремонта оборудования, входящего в состав ПВС.

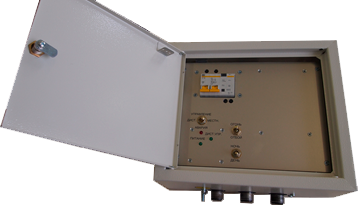

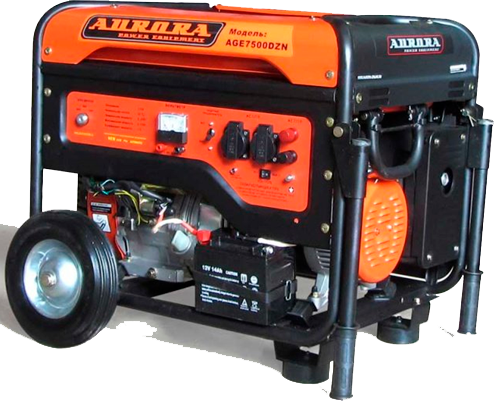

Для обеспечения комплекта ПРВС электроэнергией, предусмотрено подключение электропитания от промышленной сети переменного тока (штатный режим) или от входящего в состав бензинового электрогенератора мощностью 6 кВт (резервный источник электропитания или при отсутствии стационарной электросети), однофазным напряжением 220 В и частотой 50 Гц.

Для выполнения работ по ремонту и обслуживанию оборудования ПРВС, в состав включены комплекты электромонтажного и слесарного инструмента.

Для выполнения инженерно-технических работ в составе ПРВС имеется комплект шанцевого инструмента.



Основные тактико-технические характеристики

Габаритные размеры модуля ПВС длина – 6150±30 мм; ширина – 2400±30 мм;  высота – 2400±30 мм., вес в походном положении 2500 кг.



Предназначен для транспортирования бортовыми  автомобилями КамАЗ-43114, Урал-4320. Для транспортировки железнодорожным и авиационным транспортом предусмотрены верхние и нижние точки крепления с использованием в нижней части талрепов.





Время непрерывной работы оборудования ПВС – не менее 8 часов с перерывом не менее 0,5 часа после 4 часов работы.



Климатические условия эксплуатации МКСО:

- оборудование, устанавливаемое в поле от плюс 50 ºС до минус 25 ºС;

- оборудование командного пункта от плюс 35 ºС до плюс 5 ºС.



Управление  и контроль мишенным  оборудованием осуществляется  на  частоте  2,4 ГГц  (433 МГц) с выходной мощностью передающего  тракта до 20 мВт.
