Установка УДМ-Р предназначена для контроля и управления по радиоканалу перемещением по железнодорожному пути, с регулируемой скоростью, тележки с одной тяжёлой мишенной установкой.

Перемещение осуществляется электролебедкой с помощью каната. Управление и контроль оборудованием осуществляется на базовой частоте 2,4 ГГц с пульта управления. По алгоритму и протоколу управления УДМ-Р автоматически интегрируется в существующие комплекты РПСО и РКПО. Изделие УДМ-Р может применяться для оборудования войсковых стрельбищ, полигонов, а также полигонов и учебных объектов специальных войск с целью обучения личного состава стрельбе по движущимся целям. Установка предназначена для работы в полевых условиях при температуре окружающего воздуха от -25°С до +40°С, относительной влажности воздуха 98% при температуре +20°С и скорости ветра до 10м/сек.



Установка обеспечивает:



  • дистанционное управление, в программном и ручном режимах, перемещением тележки с мишенью вперёд и назад с регулируемой скоростью и остановками на произвольных участках пути;
  • - местное управление движением тележки, с электрощита, путем нажатия и удержания кнопки «Вперед» и «Назад»;
  • дистанционное управление, в программном и ручном режимах, подъёмом и опусканием щита мишени;
  • автоматическое опускание щита мишени при поражении и блокировку ее до поступления команды разблокировать с пульта управления
  • формирование сигнала о поражении мишени и передачи его на пульт управления;
  • защиту электродвигателя лебедки при перегрузке или обрыве одной из фаз напряжения питания.



Состав комплекта:

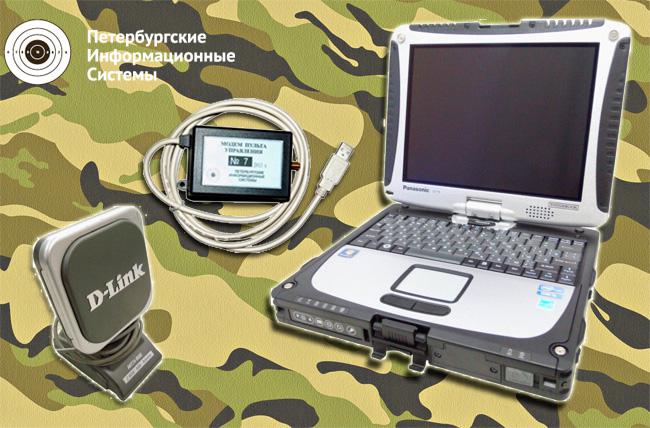

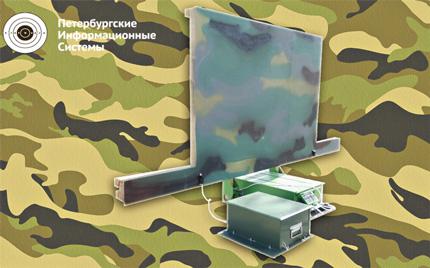

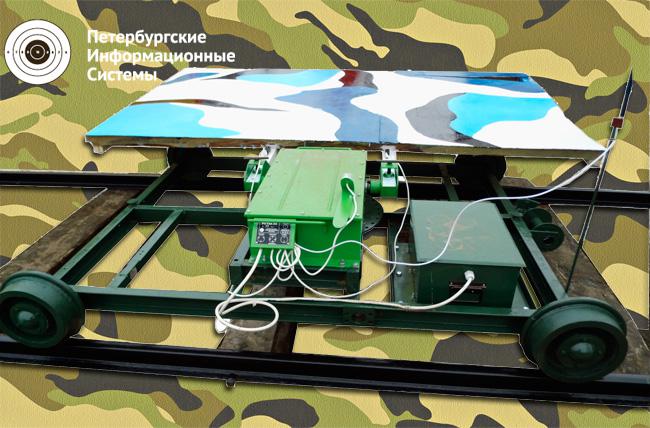

Радиоуправляемая тяжелая мишенная установка в сборе: Пульт управления УДМ-Р Тележка с приводом и системой управления Вспомогательное оборудование
  • датчики поражения инерционные
  • датчики поражения обкладочные
  • имитация огня противника
  • подсветка (1 на 4 установки)
  • Защищенный ноутбук
  • Блок сопряжения с полем
  • Программное обеспечение
  • Тележка поворотная
  • Лебедка
  • Блок концевой
  • Электрощит
  • Рама в сборе
  • Коммуникационный комплект
  • Блок аккумуляторный

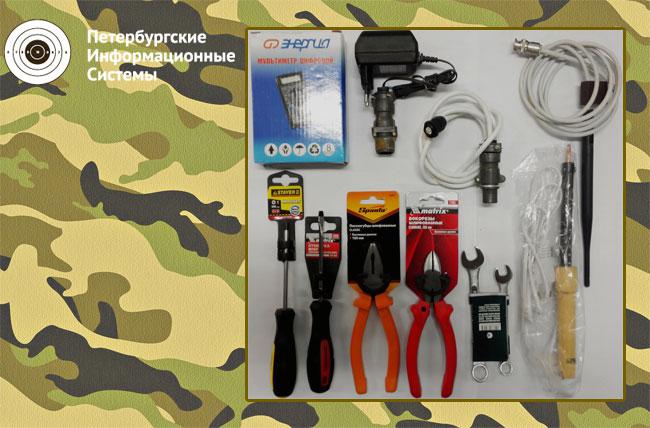

  • Комплект ЗИП



Основные технические характеристики:



  • Дальность устойчивого контроля и управления УДМ-Р - не менее 2000 м.
  • Время опроса состояния УДМ-Р – не более (2+ 1) с.
  • Время нахождения в поле мишенной установки РУТМ (входящей в состав УДМ-Р) при разряде АКБ до 50% или с работой в 300 циклов подъема/опускания щита мишени - не менее 3 суток.
  • Длина рельсового пути - до 300 метров.
  • Ширина  колеи  рельсового  пути – 1524  мм.
  • Время подъема  и  опускания  щита мишени   установкой  РУТМ –  с  максимальной  массой  до 90 кг  не более   9,0 с;
  • Возможность  регулировки скорости  движения  тележки   от 0, 5 м/с  до  5 м/с, с  шагом 0,5 м/с.
  • Максимальная    длительность    программы     управления    оборудованием   –    999 мин   с дискретностью 1 с.
  • Основными  источниками питания являются: для  мишенной  установки  РУТМ    -  две аккумуляторные  батареи  напряжением не менее 12  В   и ёмкостью не  менее 55 А۰ч. <
  • Для  подзарядки  АКБ  используется  автоматическое  зарядное  устройство; для  электролебедки  -  3-х фазное  напряжение  380 В.,  переменного  тока.
