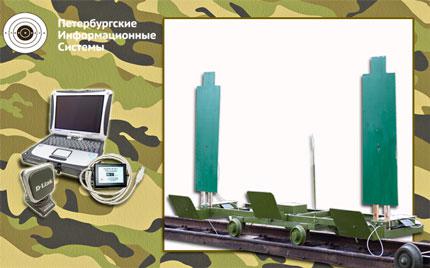

Установка УДЦ-Р предназначена для контроля и управления по радиоканалу перемещением по железнодорожному пути, с регулируемой скоростью, тележки с двумя лёгкими или средними мишенями.

Перемещение осуществляется электролебедкой с помощью каната. Управление и контроль оборудованием осуществляется на базовой частоте 2,4 ГГц с пульта управления. По алгоритму и протоколу управления УДЦ-Р автоматически интегрируется в существующие комплекты РПСО и РКПО. Изделие УДЦ-Р может применяться для оборудования войсковых стрельбищ, полигонов, а также полигонов и учебных объектов специальных войск с целью обучения личного состава стрельбе по движущимся целям. Установка предназначена для работы в полевых условиях при температуре окружающего воздуха от -25°С до +40°С, относительной влажности воздуха 98% при температуре +20°С и скорости ветра до 10м/сек.



Установка обеспечивает:



  • дистанционное управление, в программном и ручном режимах, перемещением тележки с мишенями вперед и назад с регулируемой скоростью и остановками на произвольных участках пути;
  • - местное управление движением тележки, с электрощита, путем нажатия и удержания кнопки «Вперед» и «Назад»;
  • дистанционное управление, в программном и ручном режимах, подъёмом и опусканием щита мишени;
  • автоматическое опускание щита мишени при поражении и блокировку ее до поступления команды разблокировать с пульта управления
  • формирование сигнала о поражении мишени и передачи его на пульт управления;
  • защиту электродвигателя лебедки при перегрузке или обрыве одной из фаз напряжения питания.



Состав комплекта:

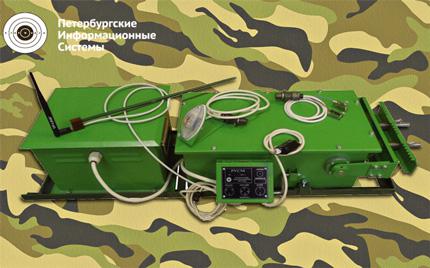

Радиоуправляемая скоростная мишенная установка в сборе: Пульт управления УДЦ-Р Тележка с приводом и системой управления Вспомогательное оборудование
  • датчики поражения инерционные
  • датчики поражения обкладочные
  • имитация огня противника
  • подсветка (1 на 4 установки)
  • Защищенный ноутбук
  • Блок сопряжения с полем
  • Программное обеспечение
  • Тележка поворотная
  • Лебедка
  • Блок концевой
  • Электрощит
  • Рама в сборе
  • Коммуникационный комплект
  • Блок аккумуляторный
  • Комплект ЗИП



Основные технические характеристики:



  • Дальность устойчивого контроля и управления УДЦ-Р - не менее 2000 м.
  • Время опроса состояния УДЦ-Р – не более (2+ 1) с.
  • Время нахождения в поле мишенных установок РУСМ–12 (входящих в состав УДЦ-Р) при разряде АКБ до 50% или с работой в 300 циклов подъема/опускания щита мишени - не менее 3 суток.
  • Длина рельсового пути - до 100 метров.
  • Ширина колеи рельсового пути – 900 мм.
  • Максимальный момент, развиваемый радиоуправляемой мишенной установкой скоростной (РУСМ–12)– до 15 кг/м.
  • Время подъема и опускания щита мишени установкой РУСМ–12– с максимальной массой до 15 кг не более 2,5 с
  • Возможность регулировки скорости движения тележки от 0, 5 м/с до 5 м/с, с шагом 0,5 м/с.
  • Максимальная длительность программы управления оборудованием – 999 мин с дискретностью 1 с.
