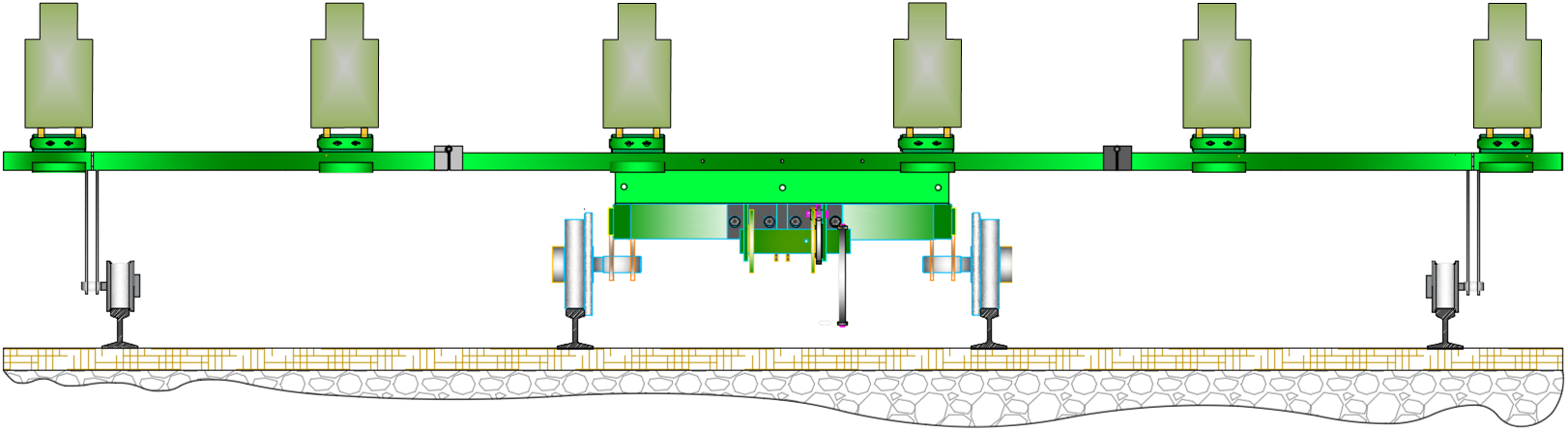

Установка УДЦ-6 (8) предназначена для установки, удержания и перемещения шести (восьми) щитов мишеней     по рельсовому пути.  Перемещение осуществляется  лебедкой  с помощью каната. Изделие может применяться в тирах, стрельбищах и  объектах огневой подготовки специальных войск, а так же для пристрелки оружия.



Состав изделия :

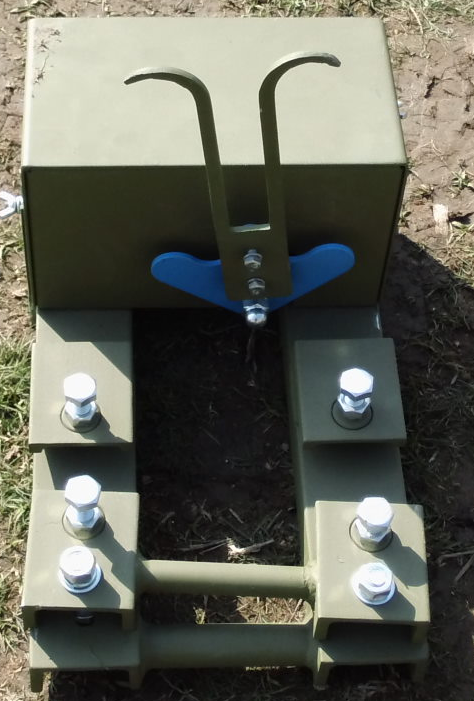

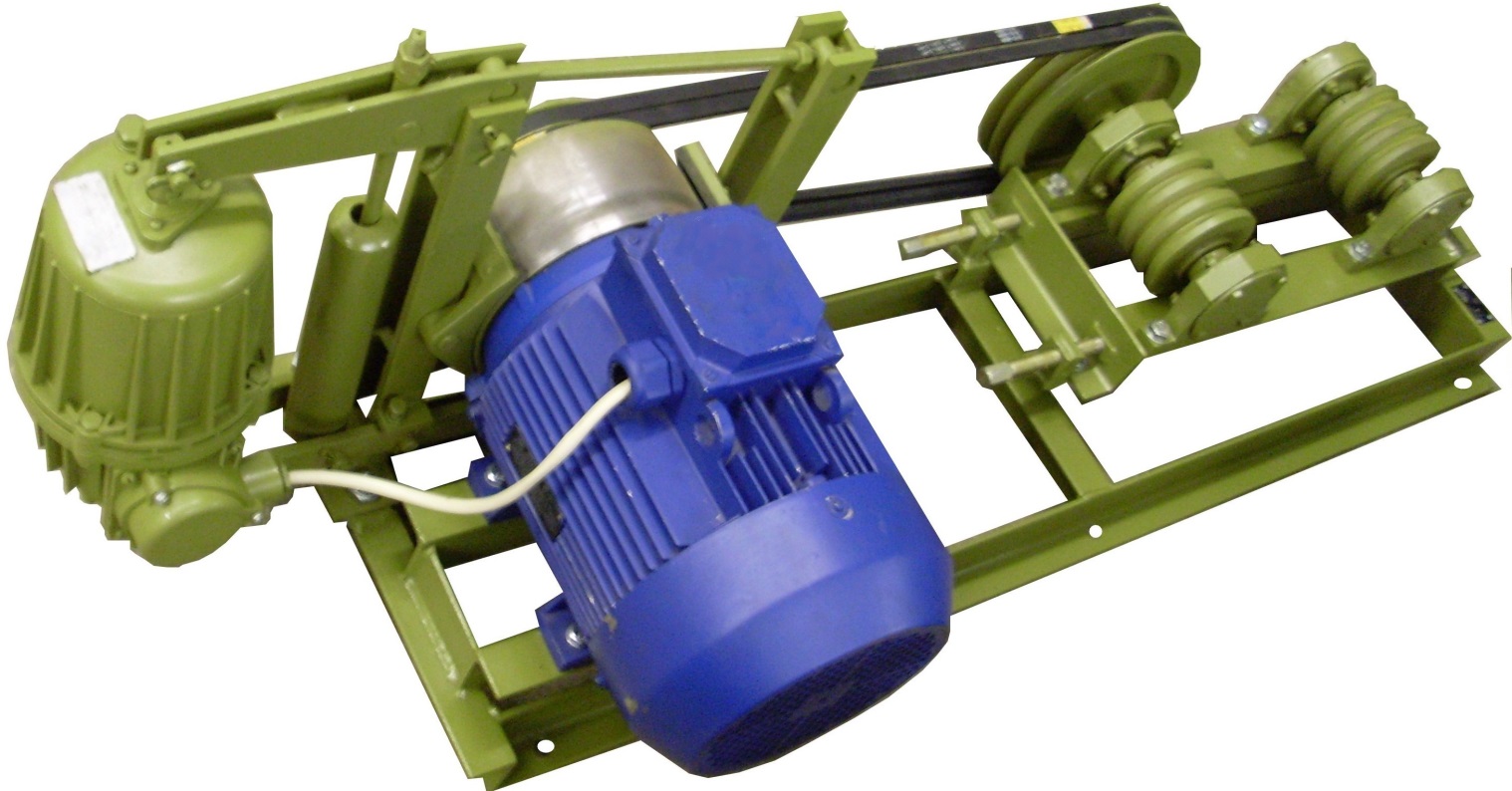

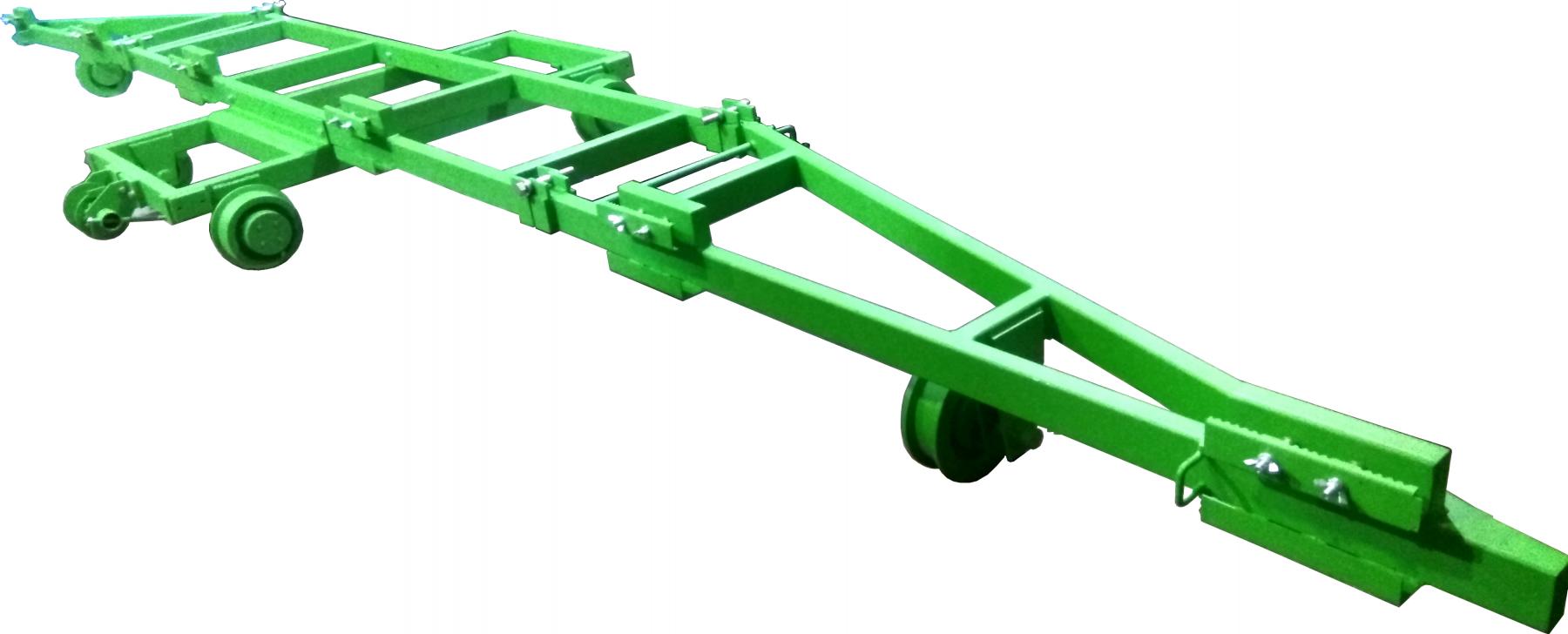

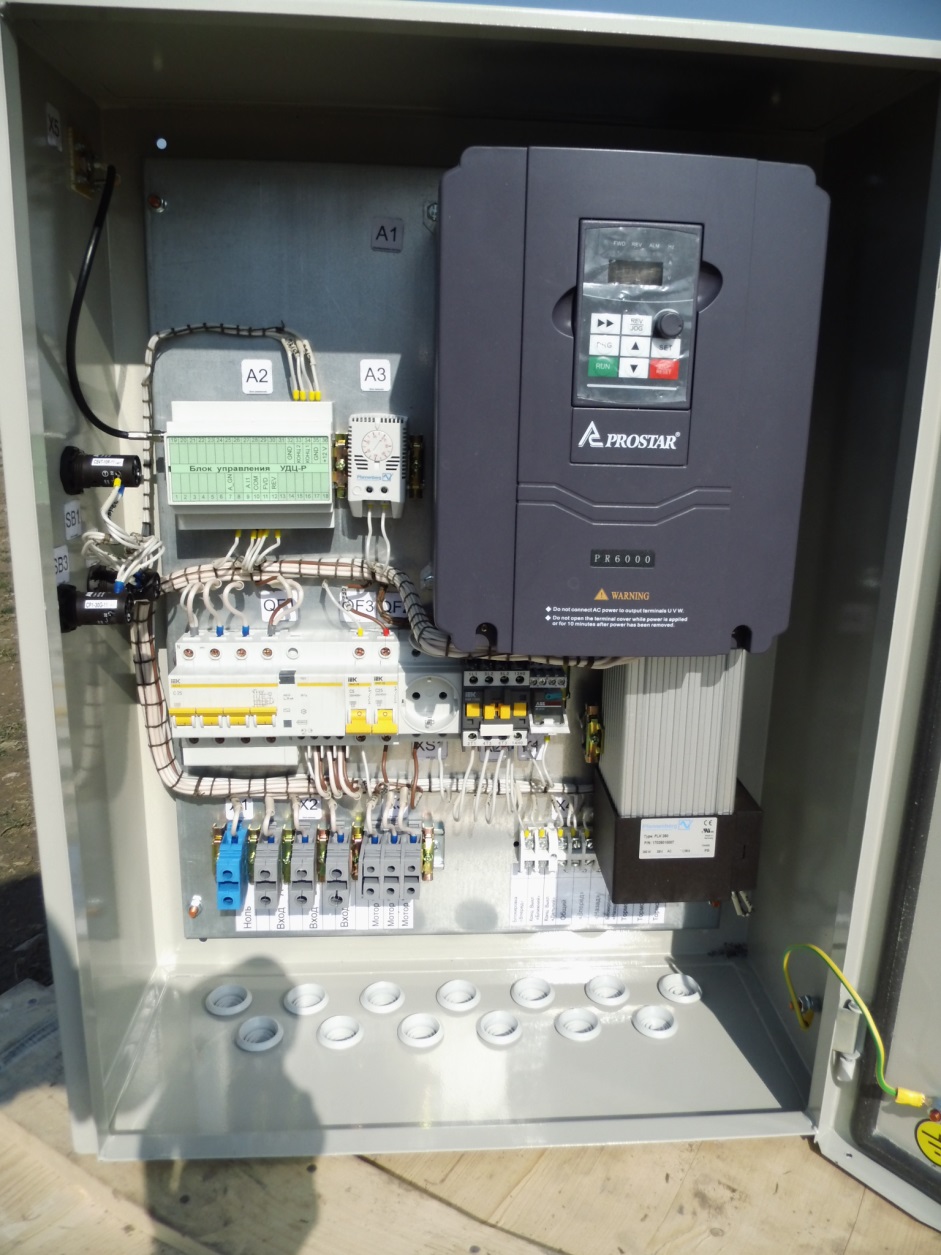

Тележка со  щитами мишеней Лебедка Щит управления



ТТХ изделия:

  • Длина   рельсового  пути  -   от 25  до 150  метров.
  • Ширина:       колеи первого  рельсового  пути    - 900  + 15 мм

                            колеи второго  рельсового пути      -   3000 + 50 мм;

  • Скорость перемещения  тележки регулируемая  вручную   от 0,1 м/с  до 5 м/с.  Требуемое значение скорости  движения  тележки  устанавливается исходя   из  длины пути,  выполняемых  задач   и  соблюдения мер   безопасности.
  • Источник питания  для  лебедки и электрощита  -  3-х фазное  напряжение  380 В 50 Гц переменного  тока.
  • Потребляемая мощность не боле 2,5 кВт.

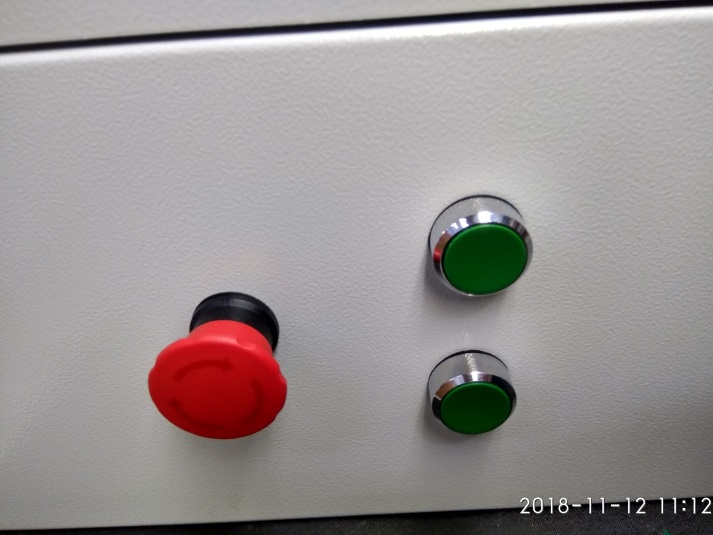

Управление движением тележки   кнопочное  на щите:



или с выносного пульта.



Активный участок пути  устанавливается концевыми выключателями; после прохождения любого из них,   тележка автоматически останавливается и до переброса сработавшего  концевого выключателя  движение тележки  возможно только в противоположную сторону.
